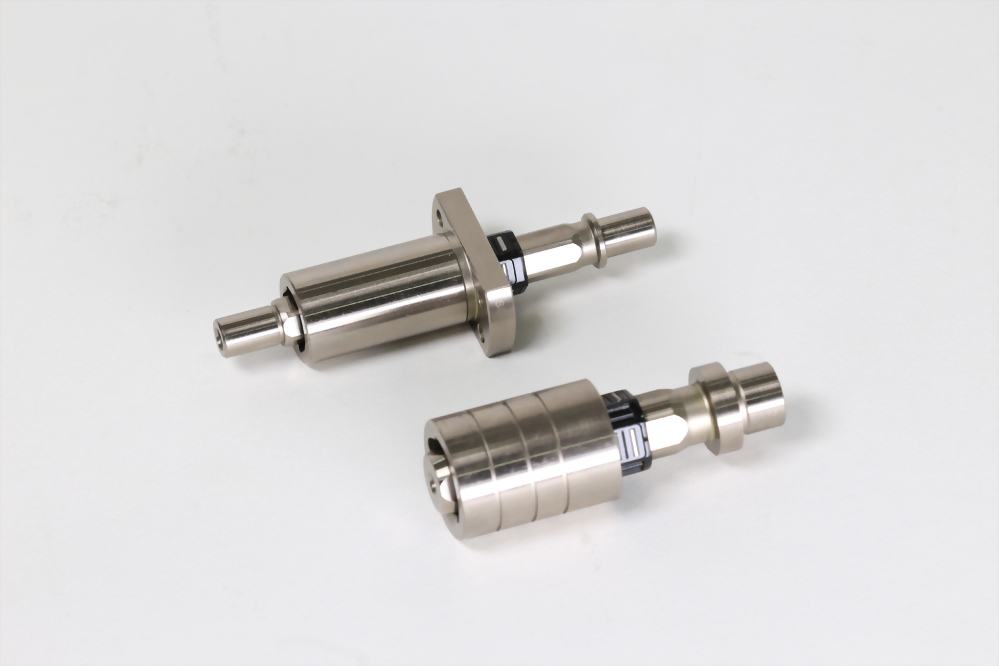

超精密多邊形直線滾針導柱Guide Master®


特徵:高鋼性,高精度,長壽命,高速性能

直線度::小於2um(20mm行程)
用途:半導體、液晶相關設備和檢查儀器,升降/移動檯面,機器人手臂,沖床、搬送裝置,固定沖孔模具,厚材料沖孔模具,定位用控制功能,鉆床等。



產品型號:

SGM5,SGM6,SGM9,SGM12,SGM16,SGM20,SGM25,SGM28,SGM30,SGM32,SGM35,SGM40,SGM50,SGM60,

SGM80

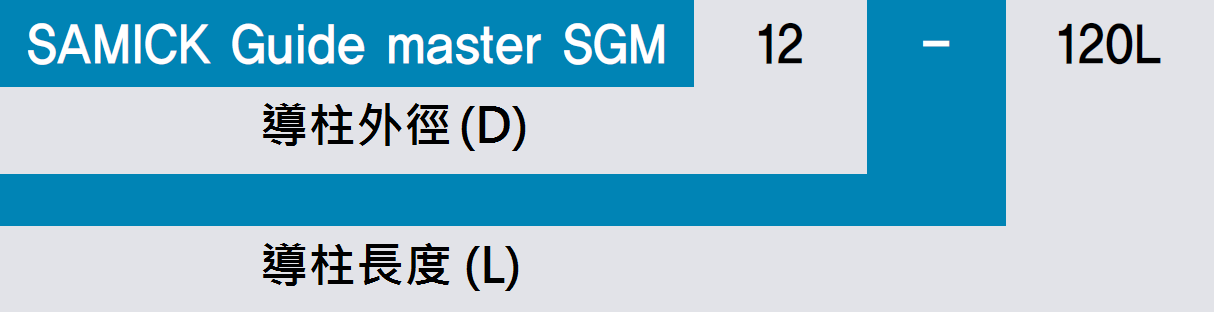

下單範例:

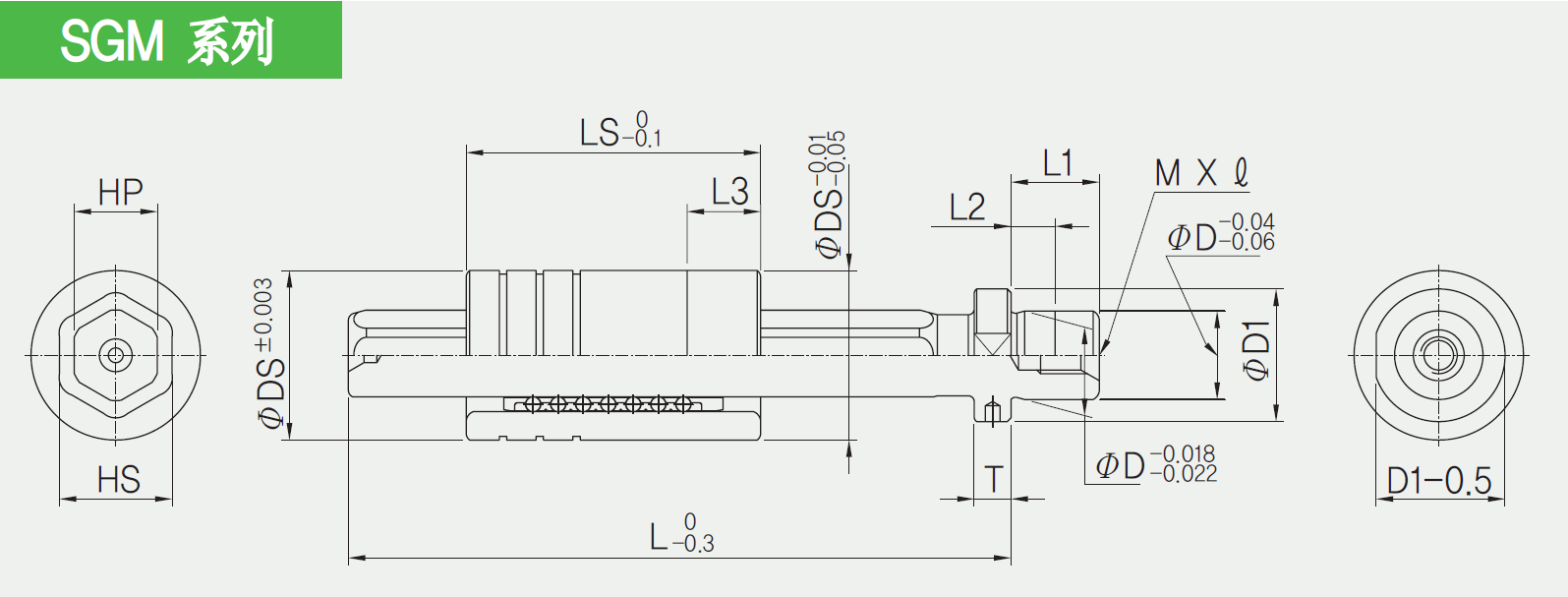

型號

D

L

D1

L1

L2

T

HP

M×深度

SGM5

5

30~50

8

5

2.5

2.5

3.9

M2×5

SGM6

6

30~60

9

6

2.5

2.5

4.7

M3×5

SGM9

9

50~90

14

9

4.5

3.5

7.8

M4×6

SGM12

12

50~120

18

12

6.0

5

11.3

M5×8

SGM16

16

75~135

24

16

6

14.6

M6×10

SGM20

20

29

20

8.0

8

19.0

M8×20

SGM25

25

95~165

35

25

24.0

SGM28

28

95~186

37

26.7

SGM30

30

95~205

40

30

9

28.8

M10×25

SGM32

32

42

31.0

SGM35

35

110~220

46

33.9

SGM40

40

120~220

54

35

10

39.0

SGM50

50

150~250

64

12

48.6

M12×30

SGM60

60

74

42

15.0

15

58.4

M14×30

SGM80

80

180~280

98

45

79.5

M16×30

型號

DS

LS

HS

L3

C0(kN)

C(kN)

C0T(kN-m)

C0T2(kN-m)

SGM5

11

22

6.9

0

5.0

2.5

0.05

0.05

SGM6

13

25

7.7

5.0

2.5

0.05

0.03

SGM9

17

30

10.8

9.6

4.2

0.1

0.05

SGM12

23

40

15.3

14.9

6.9

0.5

0.3

SGM16

30

18.6

18.0

8.1

0.5

0.3

SGM20

37

60

23.0

20

30.0

12.1

1.6

0.8

SGM25

44

70

28.0

41.4

15.5

2.8

1.4

SGM28

47

75

31.7

43.1

18.0

2.1

1.1

SGM30

50

78

33.8

43.1

18.0

3.5

1.7

SGM32

54

36.0

47.4

19.4

4.1

2.1

SGM35

58

86

38.9

65

24.8

6.1

3.1

SGM40

68

92

45.0

84.5

33.3

9.2

4.6

SGM50

78

96

54.6

101.7

38.6

13.6

6.8

SGM60

95

120

66.4

170.8

67.7

27.6

13.8

SGM80

120

145

87.5

25

195.2

75.0

56.3

28.1


 N0.102kgf


導柱外立面成六角型,SGM5SGM6SGM9SGM16外面成四角形,SGM外立面呈八角形。

建議行程距離:(外銅套長-保持架長)×2


型號

L4

L5

D2

D3

SGM5

5

-

-

8

SGM6

5

-

-

9

SGM9

6

-

-

14

SGM12

7

3

16

SGM16

10

4

22

SGM20

13

5

26

SGM25

32

SGM28

35

SGM30

16

7

38

SGM32

40

SGM35

44

SGM40

18

9

50

SGM50

60

SGM60

20

12

72

SGM80

26

13

105

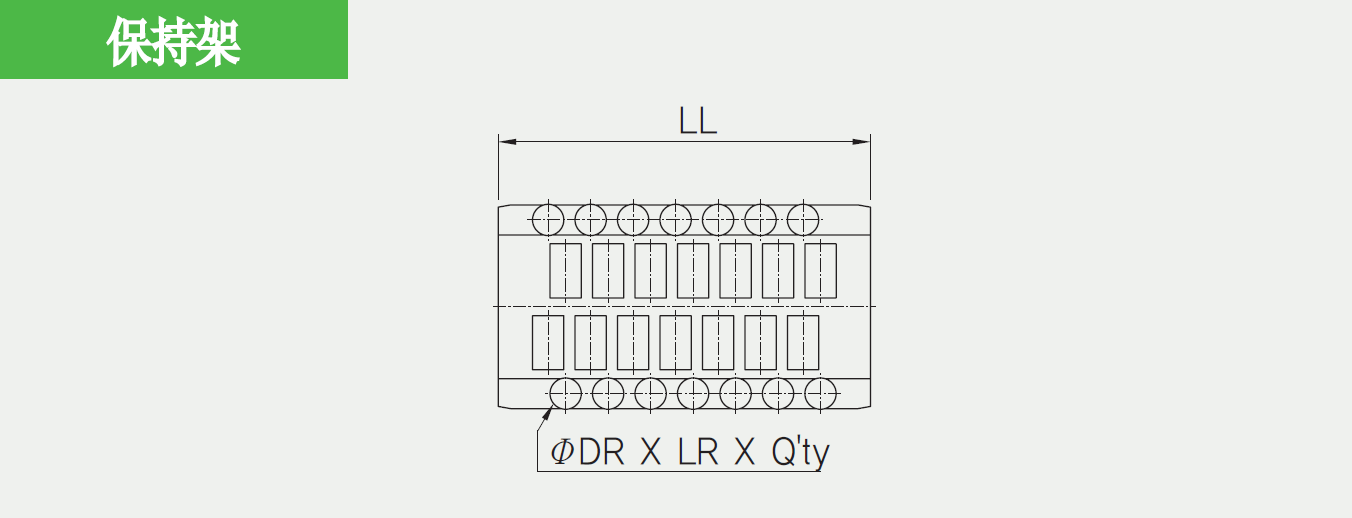

型號

LL

DR

LR

數量

SGM5

18

1.5

3

15

SGM6

20

3

20

SGM9

25

4.8

28

SGM12

29.8

2.0

42

SGM16

30

6.8

24

SGM20

52

60

SGM25

62

7.8

72

SGM28

66

2.5

60

SGM30

68

SGM32

68

SGM35

74

9.8

72

SGM40

78

3.0

78

SGM50

82

11.8

SGM60

116

4.0

13.8

84

SGM80

132

128




針對用於固定模座上直線運動裝置的高精度標準導套
